大餅式過濾器
型號：JTGDB
品牌：JHENTEN
替代硅藻土過濾器
JTGDB大餅式過濾器是一種新型層疊式過濾器，可用于代替硅藻土過濾器，對各類液體中微小雜質進行過濾、澄清，提純處理
整體結構按照衛生級要求設計制造，料液無殘留，極易清洗，高精度拋光；采用下進下出式結構設計，有效避免料液的紊流，提高過濾性能
JTGDB大餅式過濾器最多標配4個濾餅，能滿足大流量的過濾要求
產品特色
下進下出的結構設計，方便清洗，在進出口可配置專門的排液閥，方便排液
多餅過濾器時，可選擇筒體多段開口的形式，方便更換濾餅，減少濾液滲出
典型的應用
酒類，糖漿，啤酒的微生物和固體過濾
果汁和果汁濃縮灌裝前的終端過濾
果汁膜過濾之前的預過濾
酒類，酶溶解，液體膠質，橄欖油的澄清過濾
醫藥，化工，電子過濾
表面處理
處理類型 | 機械拋光、電解拋光 |
拋光精度 | 內壁 0.3μm，外壁 0.4μm |
操作條件
最大操作壓力 | 0.6MPa |
最大操作溫度 | 150℃ |
滅菌 | 在線或蒸汽滅菌：121℃/30min |
材料
過濾器殼體 | 304、316L、SAF2507、碳鋼 |
排氣/液閥 | 304、316L |
吊環螺栓 | 304 |
支腳 | 304 |
密封圈、墊片 | EPDM、PTFE、Viton、Sililone |
連接
殼體連接 | 法蘭 |
進出口N1、N2 | 法蘭、快裝、螺紋 |
壓力表N3(選配) | 1.5”快裝 |
排液閥N4(選配) | 1”快裝 |
排氣閥N5(選配) | 1/2”快裝 |

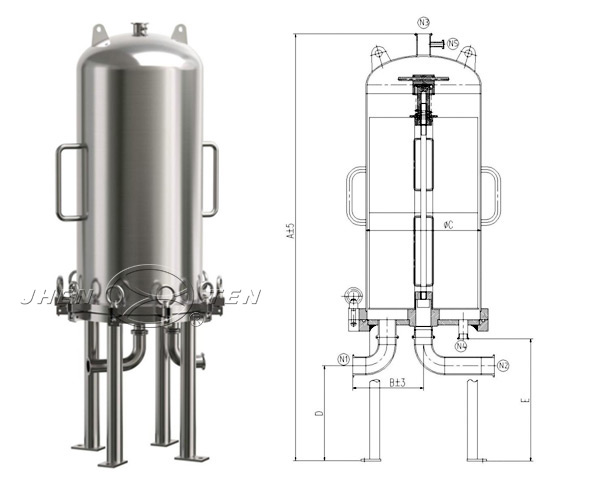

尺寸參數 | 12’’濾餅 | |||
1餅 | 2餅 | 3餅 | 4餅 | |
A：總高（不含壓力表） | 950 | 1210 | 1490 | 1760 |
B：進口中心距 | 200 | |||
C：直徑 | Φ325 | |||
D：進出口N1、N2離地高度 | 280 | |||
E：排液閥N4離地高度 | 356 | |||
進出口N1、N2尺寸 | 2” | |||
16’’濾餅 | |
2餅 | 3餅 |
1230 | 1500 |
250 | |
Φ450 | |
280 | |
356 | |
2” | |
上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。
選型表
［濾餅數量］ | ［濾餅型號］ | ［殼體材料］ | ［進出口連接］ | ［密封圈］ | |
JTGDB | 1B | 12 | 4 | F | E |
1B=1餅 | 12=12”濾餅 | 4= 304 | F=法蘭 | E=EPDM | |
2B=2餅 | 16=16”濾餅 | 6= 316L | K=快裝 | P=PTFE | |
3B=3餅 | L=螺紋 | V=Viton | |||
4B=4餅 | S=Sililone |
